Auswertung und Einsatz von Satellitenbildern

in der Oberstufe des Gymnasiums

2.3.3.1. Auswertung einzelner Kanäle von Landsat

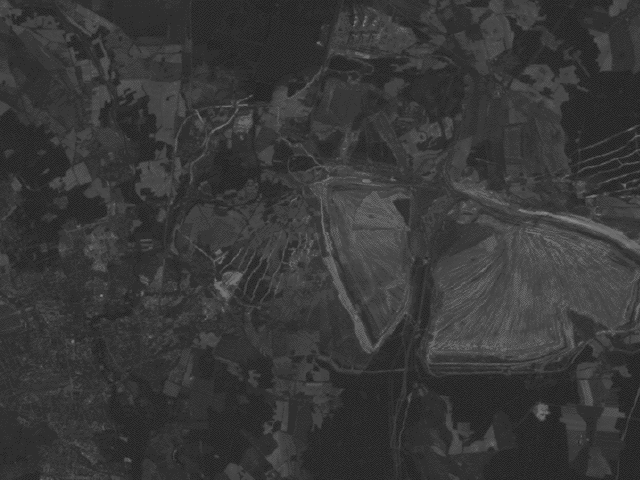

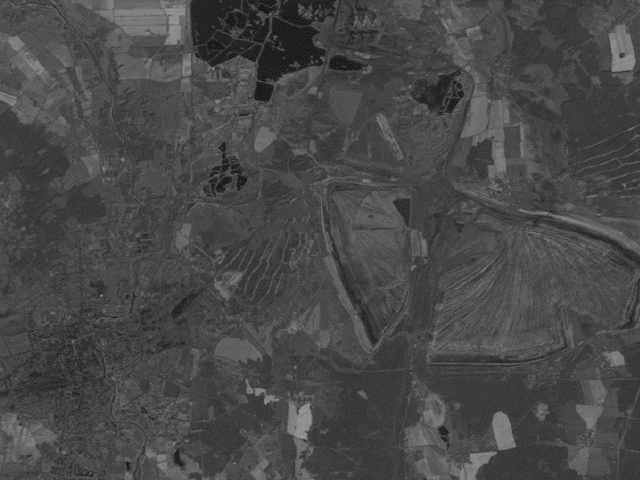

Kanal 1	Kanal 2	Kanal 3	Kanal 4

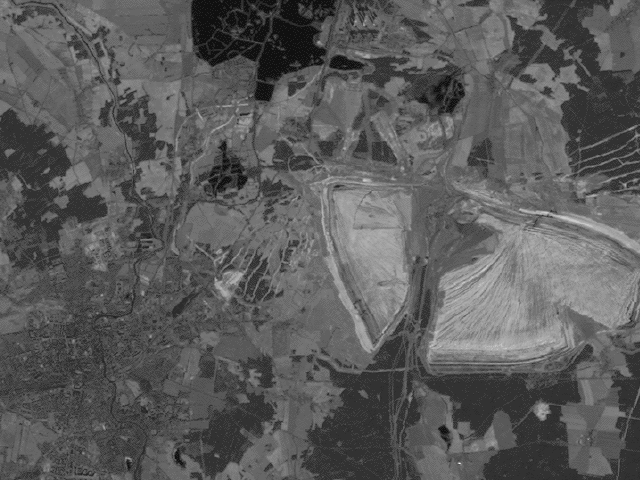

Kanal 5	Kanal 6	Kanal 7

Arbeitsaufgaben:

Beschreiben Sie den auf den Bildern dargestellten Landschaftsausschnitt
Legen Sie eine Tabelle für die einzelnen Kanäle an und notieren Sie, welche Bildkomponenten (Wald, Ackerfläche,Wiesen, Gewässer, Siedlungen) auf den einzelnen Bildern hell, welche dunkel erscheinen.

Symbole	Farbe
--	weiß
-	hellgrau
0	mittelgrau
+	dunkelgrau
++	schwarz

	Acker bewachsen	Acker unbewachsen/Boden	Wiese	Wald (Laubwald)	Wald (Nadelwald)	Siedlung
Kanal 1
Kanal 2
Kanal 3
Kanal 4
Kanal 5
Kanal 6
Kanal 7

Band	Wellenlänge(Mikro-m)	Bezeichnung	Anwendung
1	0.45 - 0.52	sichtbar blau	Unterscheidung von Boden und Vegetation, Anwendung für Küstengewässer, dringt etwas in Wasser ein, Trennung von Laub- und Nadelwald
2	0.52 - 0.60	sichtbar grün	im Maximum der Grünreflexion von Vegetation, für Vitalitätsuntersuchungen
3	0.63 - 0.69	sichtbar rot	im Minimum der Grünreflexion,zur Abgrenzung von Veget.
4	0.76 - 0.90	nahes Infrarot	im Maximum der Chlorophyllreflexion, für Vitalitätsuntersuchungen
5	1.55 - 1.75	mittleres Infrarot	Feuchtigkeitsindikator für Böden und Vegetation, Trennung von Schnee und Wolken
6	10.40 - 12.50	thermisches Infraro	Thermale Eigenstrahlung mit reduzierter geometrischer Auflösung, Wärmestreß bei Pflanzen
7	2.08 - 2.35	mittleres Infrarot	zur Unterscheidung von Gesteinen, hydrothermale Kartierung
