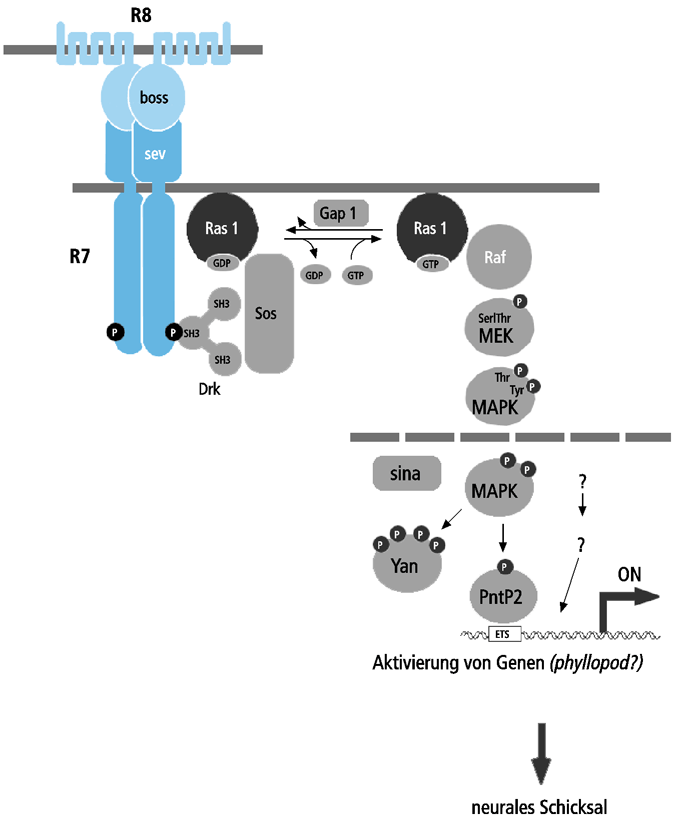

Abb. 34-31: Komponenten des Sevenless-Signaltransduktionsweges. Hypothetisches Modell für die Signalkette zur Determination der R7-Zelle. Das Modell ordnet die Genprodukte der Gene, die für die R7-Determination notwendig sind, in ein Wirkgefüge ein. Die gezeigte Phosphorylierungskaskade ist nicht photorezeptorspezifisch, sondern typisch für den Rezeptor-Tyrosinkinase/MAPK-Signalweg. (Abbildung: Ernst Hafen, Zürich.)
